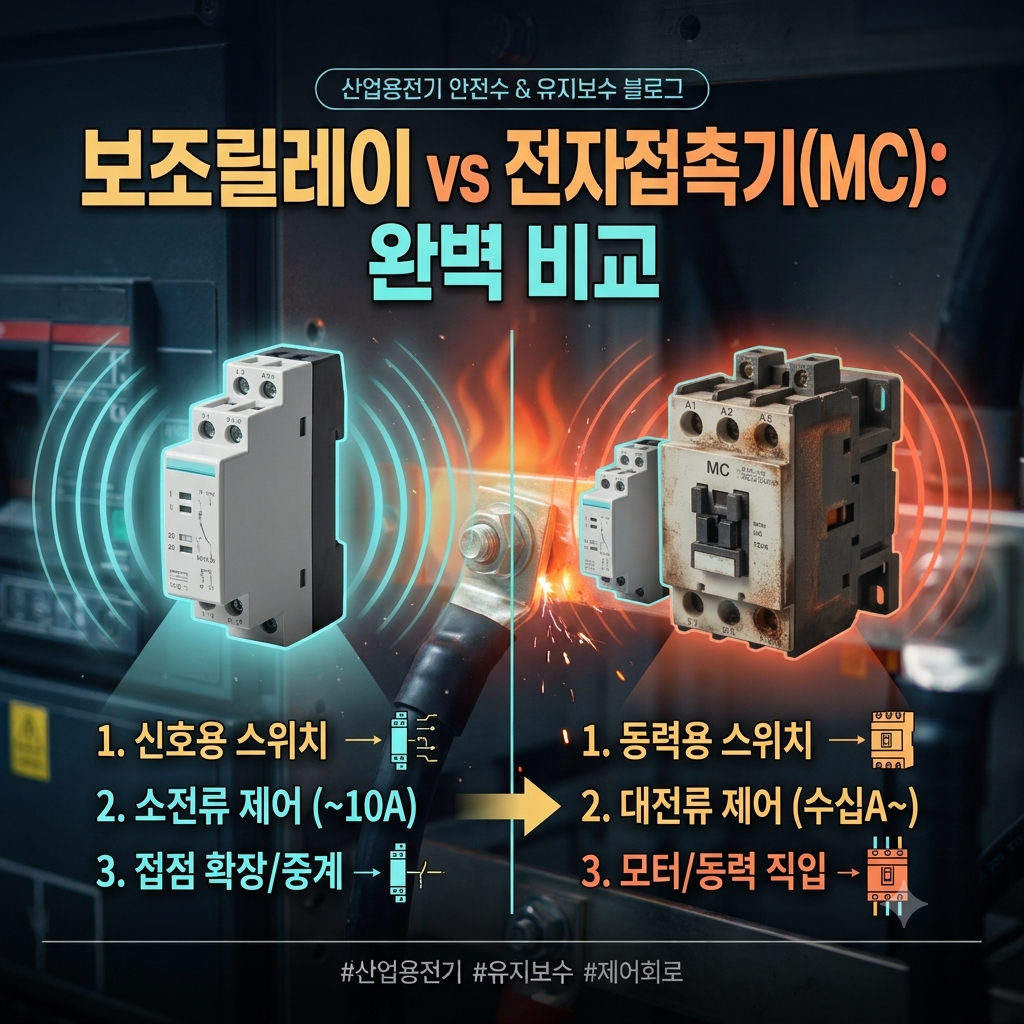

[산업용 전기설비] 보조릴레이와 전자접설기(MC)의 기능 및 명확한 차이점 비교

산업용 전기제어반이나 모터 제어반(MCC) 내부를 열어보면 가장 빈번하게 마주치는 부품이 바로 보조릴레이(Auxiliary Relay)와 전자접촉기(Magnetic Contactor, MC)입니다.

생긴 모양이 비슷하고 둘 다 전자석의 원리를 이용해 접점을 붙이고 떼는 스위치 역할을 하다 보니, 전기 초보자분들은 두 부품을 혼동하거나 어떤 상황에 무엇을 써야 할지 헷갈려하는 경우가 많습니다.

결론부터 말씀드리면, 두 부품의 결정적인 차이는 “얼마나 큰 전력(전류)을 제어할 수 있는가”에 있습니다. 이번 글에서는 보조릴레이와 전자접촉기의 핵심 기능, 구조적 차이점, 그리고 현장에서 어떻게 구분하여 적용하는지 완벽하게 정리해 드리겠습니다.

1. 보조릴레이(Auxiliary Relay)란 무엇인가?

① 개념 및 주요 역할

보조릴레이는 제어회로에서 신호를 중계하고 확장하는 ‘신호용 스위치’입니다.

• 약한 신호의 전달: PLC나 센서, 푸시버튼에서 넘어오는 미세한 제어 신호를 받아 접점을 온/오프(On/Off) 시킵니다.
• 접점의 다중화 및 확장: 하나의 입력 신호로 여러 개의 제어 회로를 동시에 동작시키거나, 신호의 방향을 반전(A접점을 B접점으로 변환)시키는 등의 논리 회로를 구성할 때 핵심적으로 사용됩니다.

② 특징

• 통상적으로 다룰 수 있는 전류 용량이 5A ~ 10A 내외로 매우 작습니다.
• 모터나 히터 같은 대형 동력 부하에 직접 전원을 공급하는 용도로는 절대 사용할 수 없습니다.

2. 전자접촉기(Magnetic Contactor, MC)란 무엇인가?

① 개념 및 주요 역할

전자접촉기는 보조릴레이의 상위 개념이자 대전력용 버전으로 생각하면 이해하기 쉽습니다. 대형 전력을 제어하는 ‘동력용 고성능 스위치’입니다.

• 주회로 개폐: 3상 모터, 대용량 히터, 컴프레서 등 막대한 전력이 소모되는 동력 설비의 전원을 직접 연결하고 끊어주는 역할을 합니다.
• 전자석의 강력한 흡인력: 코일에 전기가 흐르면 강력한 전자력이 발생하여 가동철심과 고정철심이 강하게 밀착되면서 대전류를 안전하게 통과시킵니다.

② 특징

• 수십 암페어(A)에서 수백 암페어(A)에 달하는 큰 전류를 견딜 수 있도록 접점 면적이 넓고 두껍게 제작됩니다.
• 순간적인 대전류 차단 시 발생하는 불꽃(아크)을 안전하게 소화하는 소아크쳄버(Arc Chamber) 구조를 갖추고 있습니다.

3. 보조릴레이 vs 전자접촉기 핵심 차이점 비교

두 부품의 차이점을 한눈에 파악할 수 있도록 비교 표로 정리해 드립니다.

구분	보조릴레이 (Auxiliary Relay)	전자접촉기 (Magnetic Contactor, MC)
주요 용도	제어 신호 중계, 접점 확장 및 인터록	모터 등 대형 동력 부하의 전원 공급 및 차단
다루는 회로	제어회로 (Control Circuit)	주회로 (Main Power Circuit)
정격 전류	소형 (보통 5A ~ 10A 이하)	대형 (수십 A ~ 수백 A 이상)
아크 소호부	별도의 아크 소호 장치가 불필요함	대전류 차단 시 아크를 끄는 소호실 필수
주요 고장	접점 산화, 코일 단선	접점 용착(붙음), 코일 소손, 소음 발생

4. 현장에서 실제로 어떻게 조합되어 사용될까?

실무 회로를 살펴보면 보조릴레이와 전자접촉기가 따로 노는 것이 아니라 하나의 팀처럼 유기적으로 연결되어 작동합니다.

• 동작 흐름의 예시:
  1. 현장의 작은 푸시버튼(스타트 스위치)을 누릅니다.
  2. 신호가 보조릴레이에 들어가 릴레이를 여자(On)시키고 자기유지 회로를 구성합니다.
  3. 보조릴레이의 접점 출력이 대형 전자접촉기(MC)의 코일로 전원을 보냅니다.
  4. 강력한 전자접촉기가 붙으면서 공장의 수십 마력짜리 3상 모터가 구동됩니다.
• 이유: 만약 작은 푸시버튼이나 PLC 출력단에 곧바로 모터 전원을 연결하면 순식간에 접점이 녹아내리거나 불이 나게 됩니다. 따라서 약한 신호는 릴레이가 받고, 강한 전력은 전자접촉기가 넘겨받는 역할 분담이 이루어지는 것입니다.

💡 요약 및 결론

• 보조릴레이: 제어회로의 뇌와 신경망처럼 신호를 전달하고 나누어주는 가벼운 스위치
• 전자접촉기(MC): 제어반의 근육처럼 무거운 동력(전력)을 직접 들어 올리는 강력한 스위치

산업용 전기설비를 점검하거나 제어회로를 해독할 때 이 두 부품의 역할 경계를 명확히 이해하고 있다면, 고장 진단 속도가 훨씬 빨라질 것입니다.
