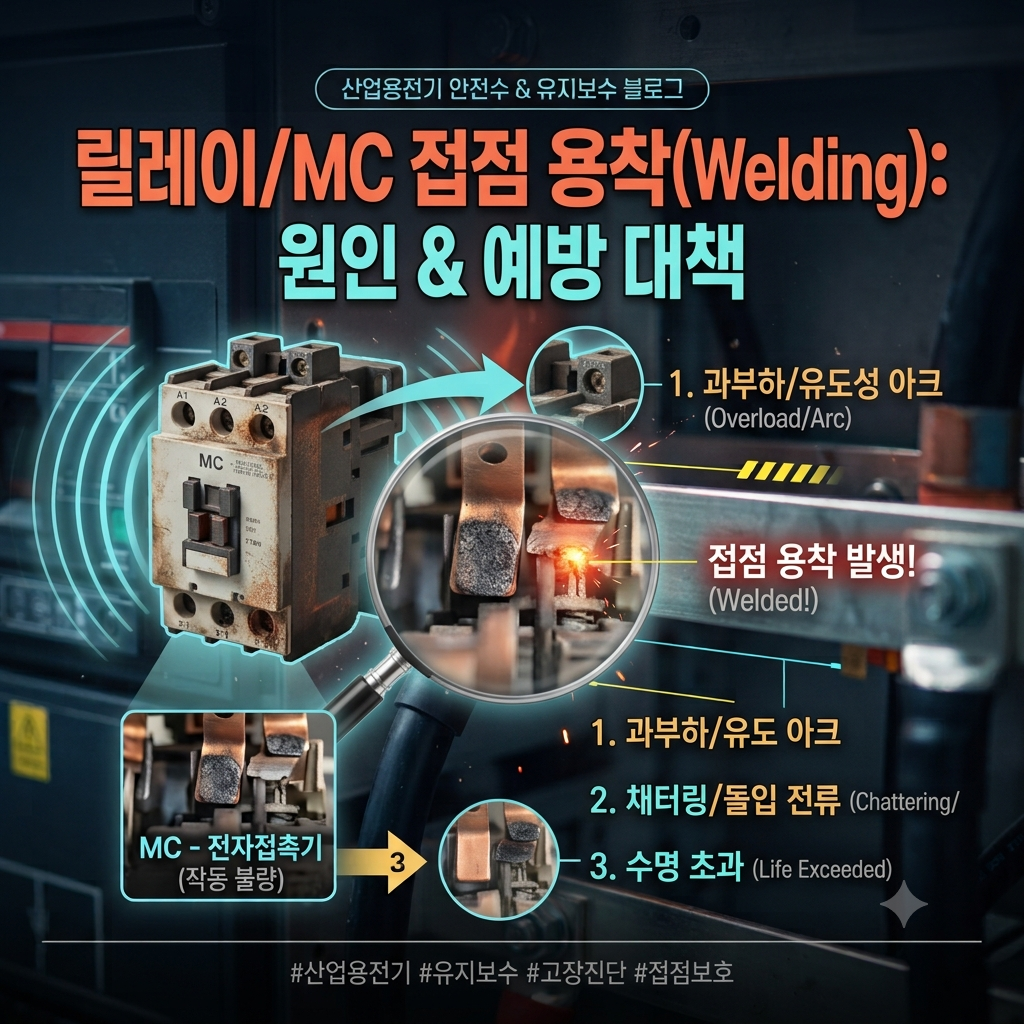

[산업용 전기설비] 보조릴레이 및 전자접촉기 접점 용착(Welding) 원인과 예방 방법

산업 현장의 전기제어반을 점검하다 보면 기계의 전원을 차단(Off)했는데도 모터나 밸브, 히터 같은 설비가 멈추지 않고 계속 작동하는 아찔한 상황을 마주할 때가 있습니다. 제어 스위치를 내렸음에도 신호가 끊어지지 않는 이 현상의 주범은 바로 ‘접점 용착(Contact Welding)’입니다.

접점 용착은 릴레이나 전자접촉기(MC) 내부의 금속 접점이 고열에 의해 녹아붙어 떨어지지 않는 상태를 말합니다. 이를 방치하면 설비 폭주, 제어 불능, 심각한 전기 화재로 이어질 수 있어 매우 위험합니다.

이번 글에서는 릴레이 및 접촉기 접점이 용착되는 대표적인 원인 4가지와 현장에서 실천할 수 있는 효과적인 예방 방법을 완벽히 정리해 드립니다.

1. 접점 용착(Contact Welding)이란 무엇인가?

릴레이와 전자접촉기는 내부의 가동 접점과 고정 접점이 붙고 떨어지면서 전기 회로를 연결하고 차단합니다.

정상 상태: 접점이 붙을 때(Making)와 떨어질 때(Breaking) 순간적인 불꽃(아크, Arc)이 발생하지만 금속이 버텨냅니다.
용착 상태: 순간적으로 흐르는 과도한 전류나 반복되는 고열로 인해 접점 표면이 녹아내리면서 두 접점이 서로 융합되어 기계적으로 붙어버립니다. 이 상태가 되면 코일 전원을 차단해도 접점이 떨어지지 않고 회로가 계속 도통(Short)되게 됩니다.

2. 접점 용착을 유발하는 대표적인 원인 4가지

① 정격 용량을 초과하는 과부하 전류 (Overload)

가장 흔한 원인 중 하나입니다.

릴레이나 전자접촉기가 버틸 수 있는 정격 전류 사양(예: 10A)을 초과하는 부하를 연결하여 사용할 때 발생합니다.
특히 모터가 기동할 때나 정격 용량 이상의 히터 회로를 차단할 때 순간적으로 엄청난 열이 발생하면서 접점 표면이 녹아붙게 됩니다.

② 유도성 부하(Inductive Load) 차단 시 발생하는 아크(Arc)

모터, 솔레노이드 밸브, 트랜스포머 같은 유도성 부하는 전원을 차단할 때 역기전력(Back-EMF)과 함께 강력한 아크 불꽃을 발생시킵니다.

이 아크의 온도는 수천 도에 달하기 때문에 접점 금속(은 합금 등)을 쉽게 손상시키고 용착을 유발합니다.
보호 회로(서지 흡수기, CR 플러그 등)가 누락되었을 때 자주 발생합니다.

③ 잦은 개폐(Chattering / Inrush Current) 반복

설비가 짧은 주기로 빈번하게 온/오프를 반복하는 경우입니다.

기동 시 평소보다 수 배에 달하는 돌입 전류(Inrush Current)가 지속적으로 접점에 충격을 줍니다.
또한 제어 신호가 불안정하여 릴레이가 파르르 떨리는 채터링(Chattering) 현상이 일어나면, 접점 사이에 미세한 아크가 연속적으로 발생하여 순식간에 접점이 닳아 붙어버립니다.

④ 접점의 기계적 마모 및 수명 초과

모든 전기 부품은 정해진 수명(개폐 횟수, Mechanical/Electrical Life)이 존재합니다.

오랜 기간 사용으로 인해 접점 표면의 특수 도금이나 접점 두께가 닳아 없어진 경우, 전류를 버티는 힘이 약해져 쉽게 용착 현상이 발생합니다.

3. 현장에서 실천하는 접점 용착 예방 및 대책

접점 용착은 일단 발생하면 부품을 교체해야 하므로 사전 예방이 무엇보다 중요합니다.

여유 있는 용량(De-rating)의 부품 선정:
- 모터나 히터 제어 시, 실제 흐르는 전류보다 1.5배 ~ 2배 이상 여유 있는 정격 용량의 전자접촉기나 릴레이를 선정하는 것이 안전합니다.
서지 흡수기(Surge Absorber / CR Filter) 장착:
- 유도성 부하(솔레노이드, 모터)를 제어하는 회로에는 역기전력과 아크를 억제해 주는 서지 보호 소자를 반드시 병렬로 부착합니다.
주기적인 점검 및 소모품 교체:
- 고주파로 동작하는 설비의 릴레이나 MC는 사용 횟수(또는 구동 시간)를 고려하여 정기적으로 예방 교체(Overhaul)를 진행합니다.
채터링 원인 제거:
- 센서 신호 불안정이나 접점 부식으로 인한 떨림 현상이 발견되면 즉시 원인을 찾아 회로의 노이즈를 차단해야 합니다.

💡 요약 및 결론

접점 용착은 “과도한 전류, 아크 열, 그리고 부품의 수명 한계”가 복합적으로 작용하여 발생하는 위험한 고장입니다. 전원을 껐음에도 설비가 멈추지 않는다면 즉시 메인 전원을 차단하고 해당 릴레이와 MC의 접점 상태를 점검해야 합니다.

적절한 용량의 부품을 사용하고 보호 회로를 보강하는 것만으로도 용착 사고의 대부분을 미연에 방지할 수 있습니다. 안전하고 안정적인 제어반 운영을 위해 오늘 현장의 제어 부품 상태를 점검해 보세요!
