산업 현장에서 사용하는 전기설비를 이해하려면 가장 먼저 알아야 할 장비 중 하나가 바로 산업용 배전반입니다. 공장, 물류센터, 상업용 건물 등 다양한 시설에서는 전력을 안정적으로 공급하고 전기설비를 보호하기 위해 배전반을 사용합니다. 배전반 내부에는 차단기, 전자접촉기, 릴레이 등 여러 전기 부품이 설치되며, 각 부품은 서로 다른 역할을 수행합니다.
산업용 배전반의 구조와 주요 부품의 기능을 이해하면 전기설비가 작동하는 기본 원리를 파악할 수 있습니다. 이번 글에서는 산업용 배전반의 개념부터 주요 전기 부품 7가지의 역할, 유지보수 시 알아야 할 기본 사항까지 자세히 살펴보겠습니다.
1. 산업용 배전반이란 무엇인가?
산업용 배전반은 외부에서 공급받은 전력을 필요한 설비에 분배하고, 전기회로를 보호하거나 제어하기 위해 여러 전기 부품을 하나의 함체 안에 설치한 장치입니다. 일반적으로 공장 생산라인, 기계설비, 펌프실, 빌딩의 전기실 등에서 찾아볼 수 있습니다.
배전반의 주요 기능은 크게 세 가지로 구분할 수 있습니다.
첫째, 전력 분배입니다. 외부에서 공급받은 전력을 여러 분기회로로 나누어 각각의 설비에 전달합니다.
둘째, 전기회로 보호입니다. 과부하나 단락 등 이상 상태가 발생했을 때 적절한 보호장치가 회로를 차단하여 설비 손상과 전기 사고의 위험을 줄입니다.
셋째, 설비 제어입니다. 구성에 따라 전동기의 기동과 정지, 자동 운전, 운전 상태 확인 등의 기능을 수행할 수 있습니다.
다만 모든 배전반이 동일한 구조를 갖는 것은 아닙니다. 전력을 분배하는 배전반과 전동기를 제어하는 제어반은 목적과 내부 구성이 다를 수 있으며, 실제 현장에서는 두 기능이 하나의 함체에 통합되기도 합니다.

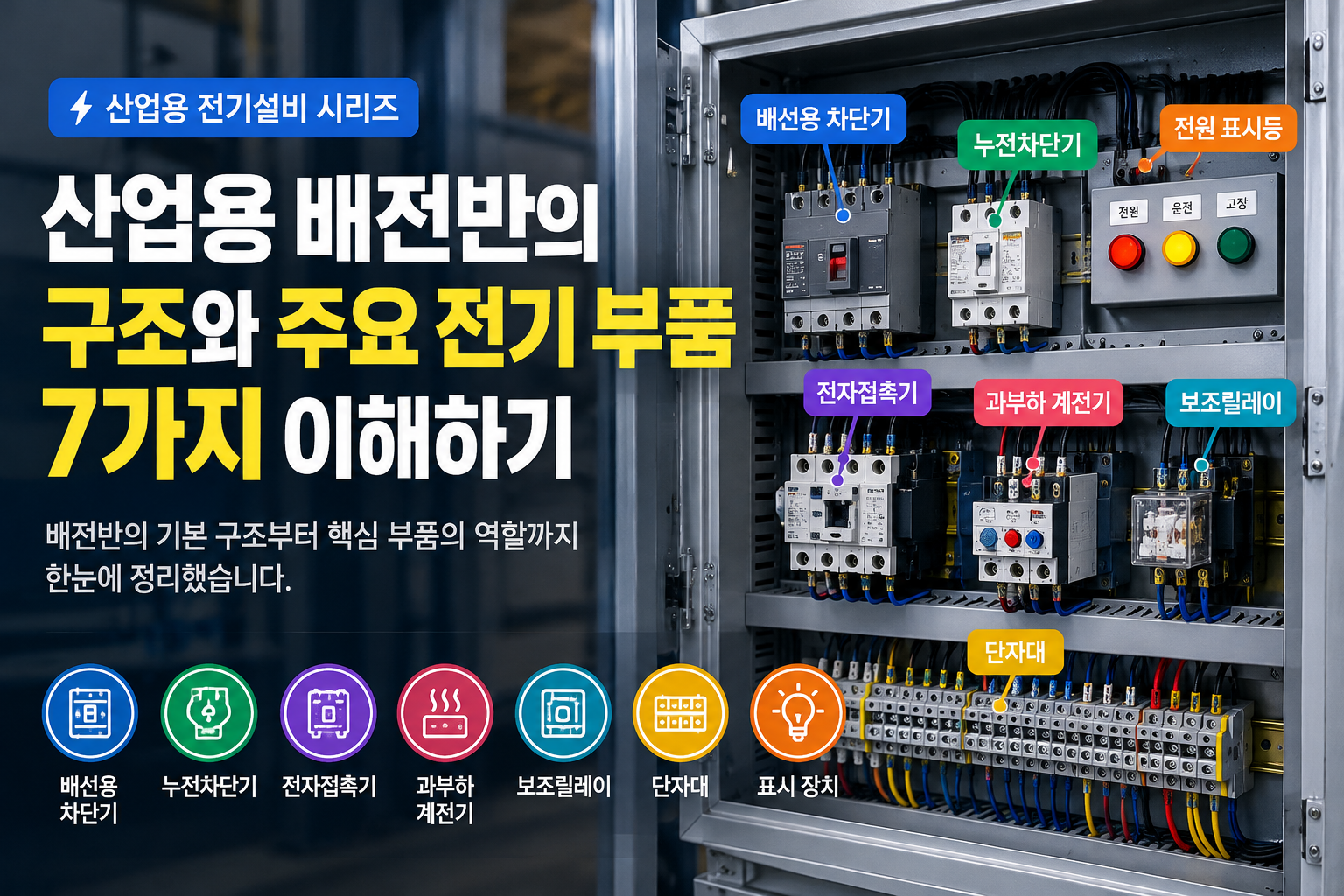

2. 산업용 배전반의 주요 전기 부품 7가지
산업용 배전반에는 설비의 용도와 설계에 따라 다양한 부품이 사용됩니다. 다음은 대표적인 전기 부품 7가지와 주요 역할입니다.
1) 배선용 차단기(MCCB)
배선용 차단기는 전기회로에서 과부하나 단락과 같은 이상 전류가 발생했을 때 회로를 차단하는 보호장치입니다. 산업용 배전반에서는 주회로 또는 분기회로를 보호하는 용도로 널리 사용됩니다.
과부하는 전기설비가 허용된 수준보다 큰 전류를 지속적으로 사용하는 상태를 의미합니다. 반면 단락은 서로 다른 전위의 도체가 낮은 임피던스 경로로 연결되어 매우 큰 전류가 흐르는 상태를 말합니다.
배선용 차단기를 선정할 때는 정격전류뿐 아니라 예상 단락전류, 차단용량, 설치 환경, 전선의 허용전류 등을 함께 고려해야 합니다. 정격전류만 확인하고 차단기를 선택하면 설비 보호가 충분하지 않을 수 있습니다.
2) 누전차단기(ELB 또는 RCD 계열)
누전차단기는 전기회로에서 누설전류가 발생했을 때 이를 감지하여 전원을 차단하는 보호장치입니다. 누설전류는 감전이나 전기화재 위험과 관련될 수 있으므로 적절한 보호장치를 사용하는 것이 중요합니다.
누전차단기와 배선용 차단기는 보호 목적이 다릅니다. 누전 보호 기능이 없는 배선용 차단기는 일반적으로 누설전류 자체를 감지하지 않습니다. 반대로 누전차단기도 제품의 종류와 기능에 따라 과전류 보호 기능의 유무가 다를 수 있으므로 제품 사양을 확인해야 합니다.
누전차단기가 반복적으로 작동한다면 단순히 차단기를 다시 올리는 방식으로 대응해서는 안 됩니다. 연결된 기기의 절연 상태, 배선 손상, 습기 유입 등 다양한 원인이 있을 수 있으므로 안전한 점검 절차에 따라 원인을 확인해야 합니다.
3) 전자접촉기(Magnetic Contactor)
전자접촉기는 전자석의 작용으로 주접점을 연결하거나 분리하여 전동기 등의 부하에 전원을 공급하거나 차단하는 전기 부품입니다. 공장 자동화 설비와 전동기 제어회로에서 자주 사용됩니다.
전자접촉기는 스위치와 비슷한 역할을 하지만, 제어회로의 신호를 이용해 원격으로 부하를 제어할 수 있다는 특징이 있습니다. 예를 들어 제어회로에서 기동 신호가 입력되면 전자접촉기의 코일에 전원이 공급되고, 접점이 작동하면서 전동기에 전력이 전달될 수 있습니다.
전자접촉기를 선택할 때는 코일 전압, 부하의 종류, 정격 운전전류, 사용 범주, 개폐 빈도 등을 확인해야 합니다. 특히 전동기 부하에서는 단순한 저항성 부하와 다른 선정 기준이 적용될 수 있습니다.
4) 열동형 과부하 계전기(Thermal Overload Relay)
열동형 과부하 계전기는 전동기에 과부하가 발생했을 때 이를 감지하여 제어회로를 차단하도록 하는 보호장치입니다. 일반적으로 전자접촉기와 함께 사용되어 전동기의 과부하 보호 기능을 담당합니다.
전동기가 정상적인 운전 조건보다 큰 전류를 지속적으로 사용하면 내부 온도가 상승할 수 있습니다. 과부하 계전기는 이러한 상태를 감지하여 전동기가 손상될 가능성을 줄입니다.
다만 열동형 과부하 계전기는 일반적으로 단락전류를 직접 차단하는 장치가 아닙니다. 따라서 단락 보호를 위한 차단기나 적절한 보호장치와 함께 구성해야 합니다.
과부하 계전기를 설정할 때는 전동기 명판의 정격전류와 제조사가 제시하는 설정 기준을 확인해야 합니다. 단순히 계전기가 자주 작동한다는 이유로 설정값을 임의로 높이는 것은 위험할 수 있습니다.
5) 보조릴레이(Auxiliary Relay)
보조릴레이는 제어회로에서 신호를 전달하거나 접점 수를 늘리고, 여러 동작을 연계하는 데 사용하는 전기 부품입니다. 자동화 설비에서는 기동 조건, 정지 조건, 운전 상태 등의 신호를 처리하는 데 활용됩니다.
예를 들어 특정 센서에서 신호가 입력되면 보조릴레이가 작동하고, 해당 접점을 통해 다음 제어 단계로 신호를 전달하도록 회로를 구성할 수 있습니다.
보조릴레이를 점검할 때는 코일의 정격전압, 접점의 상태, 배선 연결, 접점 정격 등을 확인해야 합니다. 코일에 정상적으로 전원이 공급되더라도 접점 손상이나 배선 문제로 인해 제어회로가 정상적으로 동작하지 않을 수 있습니다.
6) 단자대(Terminal Block)
단자대는 전선과 전기 부품 사이의 연결을 정리하고 고정하는 데 사용하는 부품입니다. 배전반 내부에서 전원선, 제어선, 센서선 등을 체계적으로 연결할 수 있도록 도와줍니다.
단자대를 적절하게 구성하면 회로를 이해하기 쉬워지고, 유지보수 과정에서 배선 추적과 부품 교체가 수월해집니다. 반대로 단자 번호가 불명확하거나 배선 표기가 부실하면 고장 원인을 찾는 데 시간이 오래 걸릴 수 있습니다.
단자대의 정격전압과 정격전류, 전선 규격, 체결 조건을 확인하는 것도 중요합니다. 접속부의 체결 불량이나 부적절한 전선 연결은 접촉 저항 증가와 이상 발열의 원인이 될 수 있습니다.
7) 전원 표시등 및 상태 표시 장치
전원 표시등과 상태 표시 장치는 배전반이나 제어반의 운전 상태를 작업자가 쉽게 확인할 수 있도록 도와줍니다. 일반적으로 전원 공급 상태, 운전 상태, 고장 상태 등을 색상이나 표시 방식으로 구분합니다.
다만 표시등의 색상과 의미가 모든 설비에서 동일한 것은 아닙니다. 실제 의미는 설비의 설계도면, 표시 명판, 제조사 설명서 등을 통해 확인해야 합니다.
또한 표시등이 켜져 있다고 해서 설비 전체가 정상이라고 단정할 수는 없습니다. 표시등은 특정 회로나 신호의 상태만 보여줄 수 있으므로, 실제 설비의 상태를 판단할 때는 다른 표시와 보호장치의 작동 이력도 함께 고려해야 합니다.
3. 산업용 배전반의 기본적인 구성 방식
산업용 배전반은 일반적으로 전원 입력부, 주회로 보호부, 전력 분배부, 제어부, 출력부 등으로 구성됩니다. 다만 구체적인 배치와 구성은 설비의 용도와 설계에 따라 달라집니다.
전원 입력부는 외부에서 공급되는 전력을 받아들이는 부분입니다. 주회로 보호부에는 전원과 부하를 보호하기 위한 차단기 등이 설치될 수 있습니다. 전력 분배부는 전력을 여러 회로로 나누어 공급하며, 제어부에는 전자접촉기나 릴레이 등 제어에 필요한 부품이 배치될 수 있습니다.
출력부는 전동기, 펌프, 조명 또는 기타 전기설비로 전력을 전달하는 부분입니다. 이러한 구성 요소가 적절하게 연결되어야 전력을 안정적으로 공급하고 설비를 제어할 수 있습니다.
배전반 내부의 실제 회로를 이해하려면 단순히 부품의 위치만 확인하는 것보다 전기 회로도와 배선도를 함께 살펴보는 것이 효과적입니다. 회로도는 각 부품이 어떤 전기적 관계로 연결되어 있는지 이해하는 데 도움을 줍니다.
4. 산업용 배전반 유지보수 시 확인해야 할 사항
산업용 배전반은 지속적으로 사용되는 경우가 많으므로 정기적인 점검과 유지보수가 중요합니다. 유지보수 계획은 설비의 특성, 사용 환경, 제조사 지침, 관련 안전 기준을 고려해 수립해야 합니다.
대표적으로 확인할 사항은 다음과 같습니다.
- 외관 상태: 함체의 손상, 부식, 습기 유입 흔적이 있는지 확인합니다.
- 표시 상태: 경고 표시, 고장 이력, 이상 상태를 나타내는 표시등이 있는지 확인합니다.
- 온도 및 냄새: 이상 발열이나 타는 냄새 등 비정상적인 징후가 있는지 확인합니다.
- 배선과 단자: 승인된 안전 절차에 따라 배선 손상과 단자 연결 상태를 점검합니다.
- 보호장치: 차단기와 계전기의 정격 및 설정이 설계 기준에 맞는지 확인합니다.
- 점검 기록: 발견된 이상과 조치 내용, 점검 일자를 기록해 재발 방지에 활용합니다.
배전반 내부에는 감전과 아크 사고 등 심각한 위험이 존재할 수 있습니다. 따라서 활선 상태에서 임의로 내부를 만지거나, 전기 지식 없이 단자를 조이거나, 보호장치를 반복해서 재투입해서는 안 됩니다. 내부 점검과 측정은 자격과 교육을 갖춘 담당자가 위험성 평가 및 적절한 에너지 차단 절차에 따라 수행해야 합니다.
5. 산업용 배전반을 이해하면 좋은 이유
산업용 배전반의 기본 구조와 주요 부품을 이해하면 전기설비가 전력을 공급받고, 부하를 제어하며, 이상 상태에서 보호되는 과정을 체계적으로 파악할 수 있습니다.
특히 배선용 차단기, 누전차단기, 전자접촉기, 과부하 계전기, 보조릴레이의 기능을 구분하는 것은 전기설비를 공부하는 과정에서 중요한 기초가 됩니다. 각 부품의 역할을 정확하게 이해하면 전기 회로도 해석과 설비 유지보수에 필요한 기본 지식도 함께 쌓을 수 있습니다.
처음부터 모든 부품을 외우려고 하기보다는 각 부품이 어떤 목적을 위해 사용되는지 이해하고, 실제 제품의 명판과 제조사 자료를 비교하면서 학습하는 방법을 추천합니다.
결론
산업용 배전반은 전력 분배와 회로 보호, 설비 제어를 담당하는 중요한 전기설비입니다. 내부에는 배선용 차단기, 누전차단기, 전자접촉기, 열동형 과부하 계전기, 보조릴레이, 단자대, 표시 장치 등 다양한 부품이 사용됩니다.
각 부품의 기능과 차이점을 이해하는 것은 산업용 전기설비를 공부하는 첫걸음입니다. 이후 전기 회로도 해석, 전동기 제어, 고장 원인 분석, 예방정비 등으로 학습 범위를 넓히면 더욱 체계적인 전기 지식을 쌓을 수 있습니다.
산업용 배전반을 공부할 때는 단순히 부품의 이름을 암기하는 데 그치지 말고, 각 부품이 회로에서 어떤 역할을 수행하는지 함께 이해하는 것이 중요합니다.
참고 자료를 확인할 때는 한국전기설비규정(KEC), 한국전기안전공사의 전기안전 자료, 차단기·전자접촉기 제조사의 공식 기술 문서를 활용하는 것이 좋습니다.
